Lattiakeskukset

Tulvari EK-1000

LVI-Numero: 2078137, Tuotenumero: 3101101000

Tulvari EK-1200

LVI-Numero: 2078138, Tuotenumero: 3101101200

Tulvari EK -keskus asennetaan valuvalmistelujen yhteydessä lattian sisään. Keskuksen läpi kulkevat asuntojen väliset käyttö- ja lämmitysveden syöttöjohdot, joista otetaan haara asuntokohtaisille jakotukeille. Vakiovarusteena keskuksessa ei ole päältä käveltävää kantta, vaan keskus sijoitetaan kalusteen sokkelitilaan tai vaatehuoneen perälle. Lisävarusteena saatavana säätökehikko ja kantava kansi. Keskuksen koko valitaan lattialämmitysjakotukin koon mukaan. EK-1000 2-5 piiriä, EK-1200 6-7 piiriä.

Ominaisuudet:

• vesitiivis runko
• työmaa-aikainen OSB-kansi roiskesuojaksi
• käyttövesitiivisteet 25–28 mm suojaputkelle
• lattialämmityksen tiivisteet 12–28 mm putkelle
• syöttöputken tiivisteet 10–50 ja 25–68 mm suojaputkelle
• viemäröintimahdollisuus
• vuotohälytin paristolla tai 12V-virransyötöllä

Vakiotoimitussisältö valmiiksi kannakoituna:

• huoneistovesimittareiden asennus (kylmä ja lämmin)
• urakoitsijan toimittamien LL-jakotukkien asennus
• 4kpl sulku, 2kpl vm-liitin ja 2kpl vm-liitin takaiskulla
• käyttövesijakotukit 15 mm PEX-liittimillä
• syöttöjohtojen PEX-liittimet (lämmitys- ja käyttövesi)
• messinkihaarat ja -kulmat

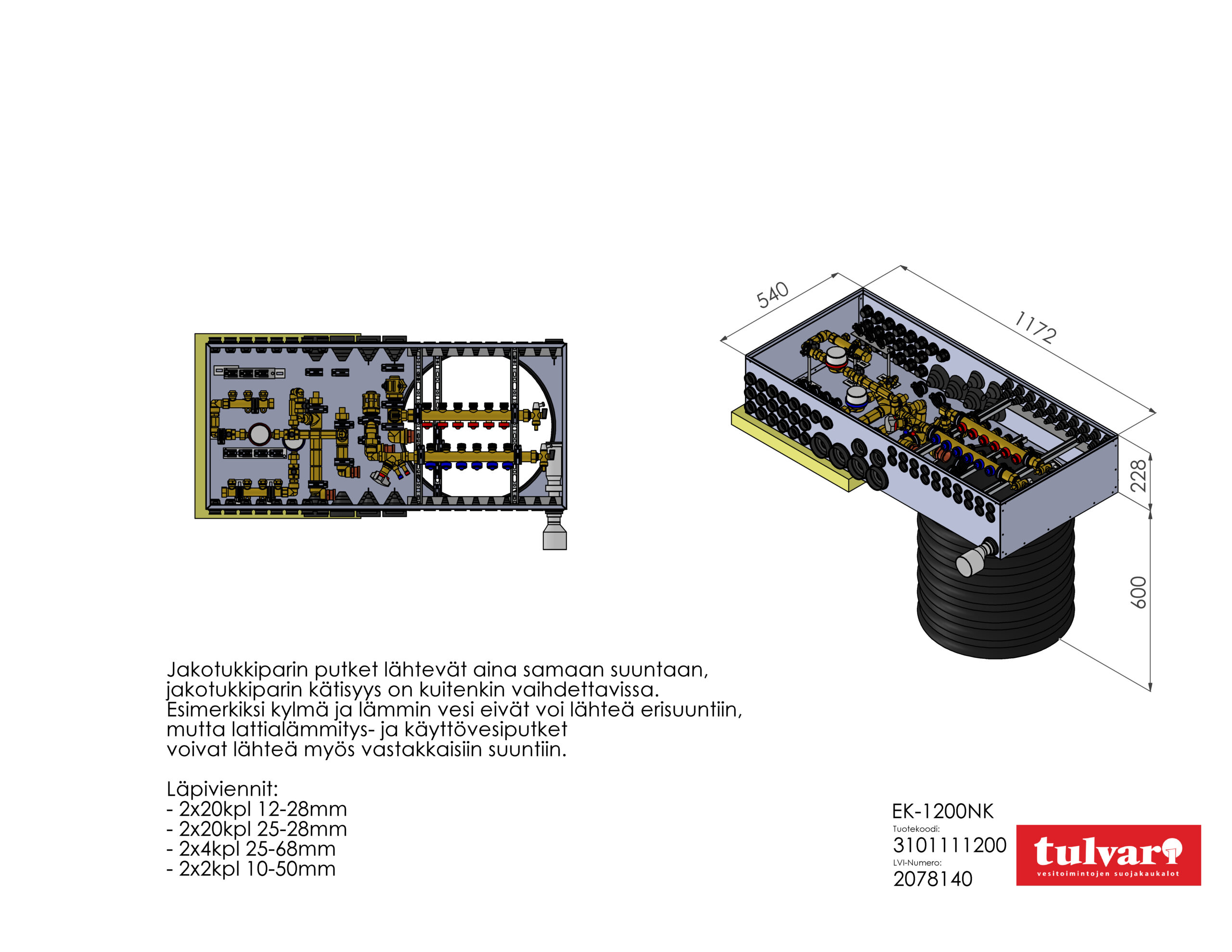

EK-1200 löytyy nousukaivoon sopiva versio

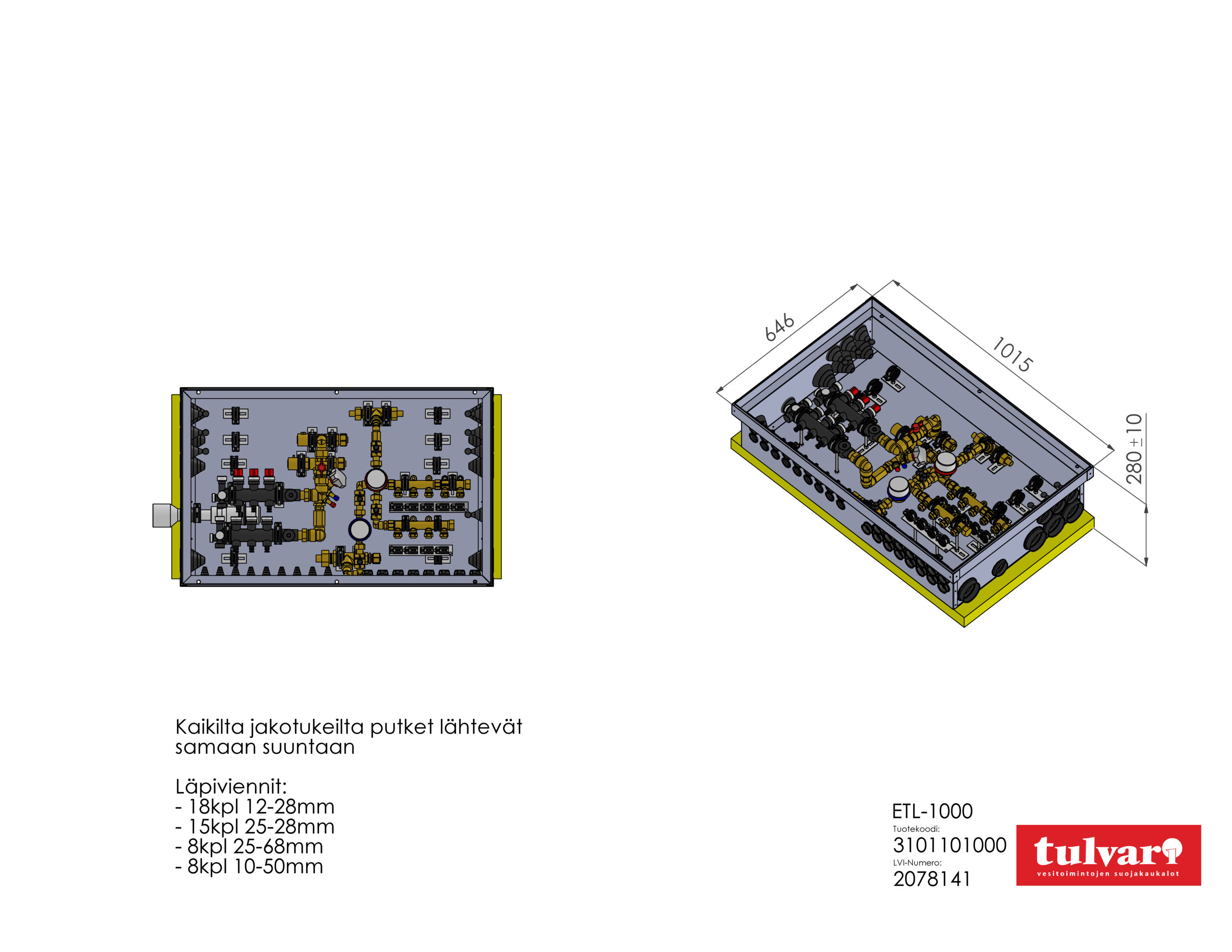

Tulvari ETL-1000

LVI-numero: 2078141, Tuotenumero 3102101000

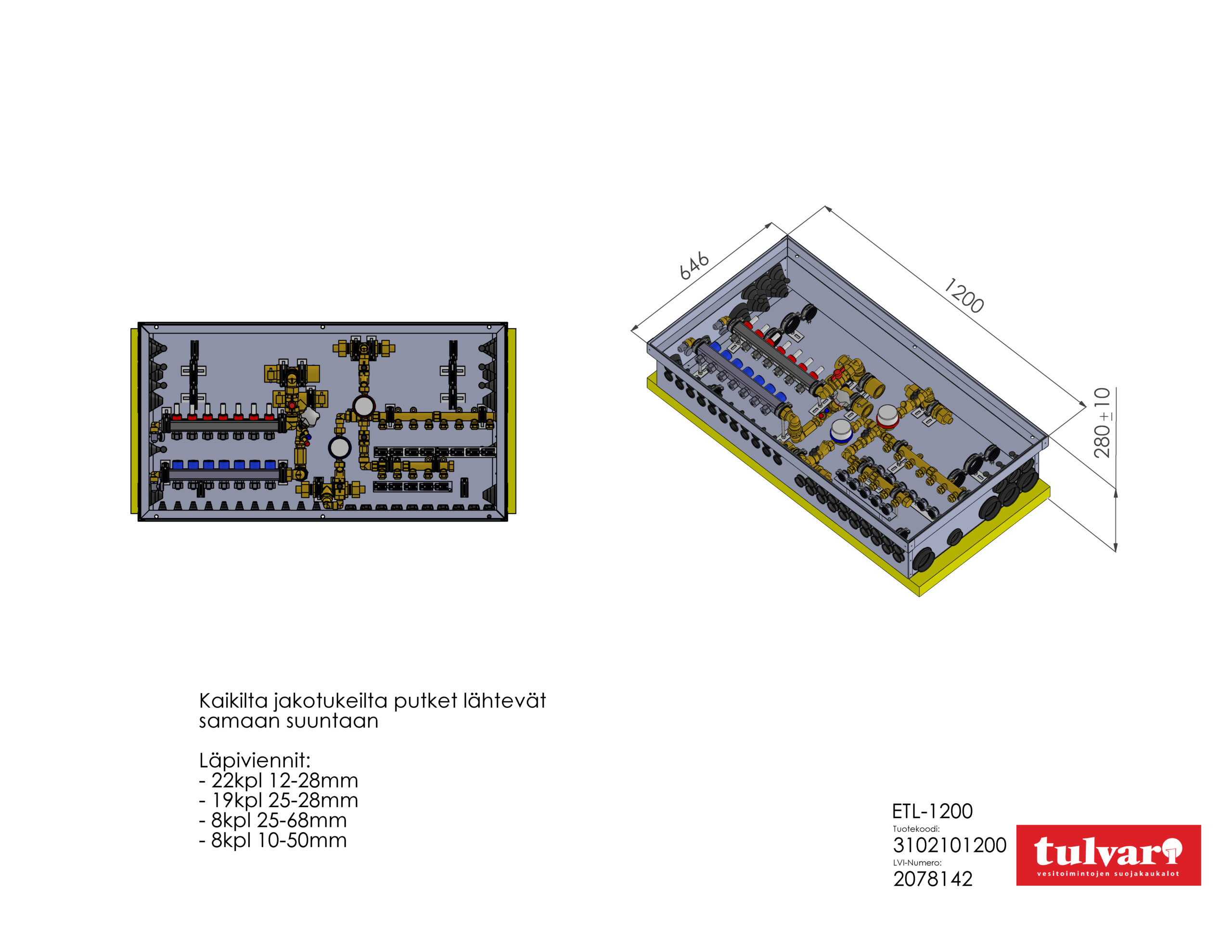

Tulvari ETL-1200

LVI-numero: 2078142, Tuotenumero 3102101200

Tulvari ETL-1000 -suojakaukalo asennetaan valuvalmistelujen yhteydessä lattian sisään. Keskuksen läpi kulkevat asuntojen väliset käyttö- ja lämmitysveden syöttöjohdot, joista otetaan haara asuntokohtaisille jakotukeille. Kaukalo on varustettu säätökehikolla ja kantavalla kannella, jolloin sen voi sijoittaa esim. eteisen lattiaan. Keskuksen koko valitaan lattialämmitysjakotukin koon mukaan. ETL-1000 2-6 piiriä, ETL-1200 7-9piiriä

• Ominaisuudet:
• vesitiivis runko
• työmaa-aikainen OSB-kansi roiskesuojaksi
• puurunkoinen kantava metallikansi kahvalla
• käyttövesitiivisteet 25–28 mm suojaputkelle
• lattialämmityksen tiivisteet 12–28 mm putkelle
• syöttöputken tiivisteet 25–68 mm suojaputkelle
• viemäröintimahdollisuus
• vuotohälytin paristolla tai 12V-virransyötöllä

Vakiotoimitussisältö valmiiksi kannakoituna:

• huoneistovesimittareiden asennus (kylmä ja lämmin)
• urakoitsijan toimittamien LL-jakotukkien asennus
• 4kpl sulku, 2kpl vm-liitin ja 2kpl vm-liitin takaiskulla
• käyttövesijakotukit 15 mm PEX-liittimillä
• syöttöjohtojen PEX-liittimet (lämmitys- ja käyttövesi)
• messinkihaarat ja -kulmat

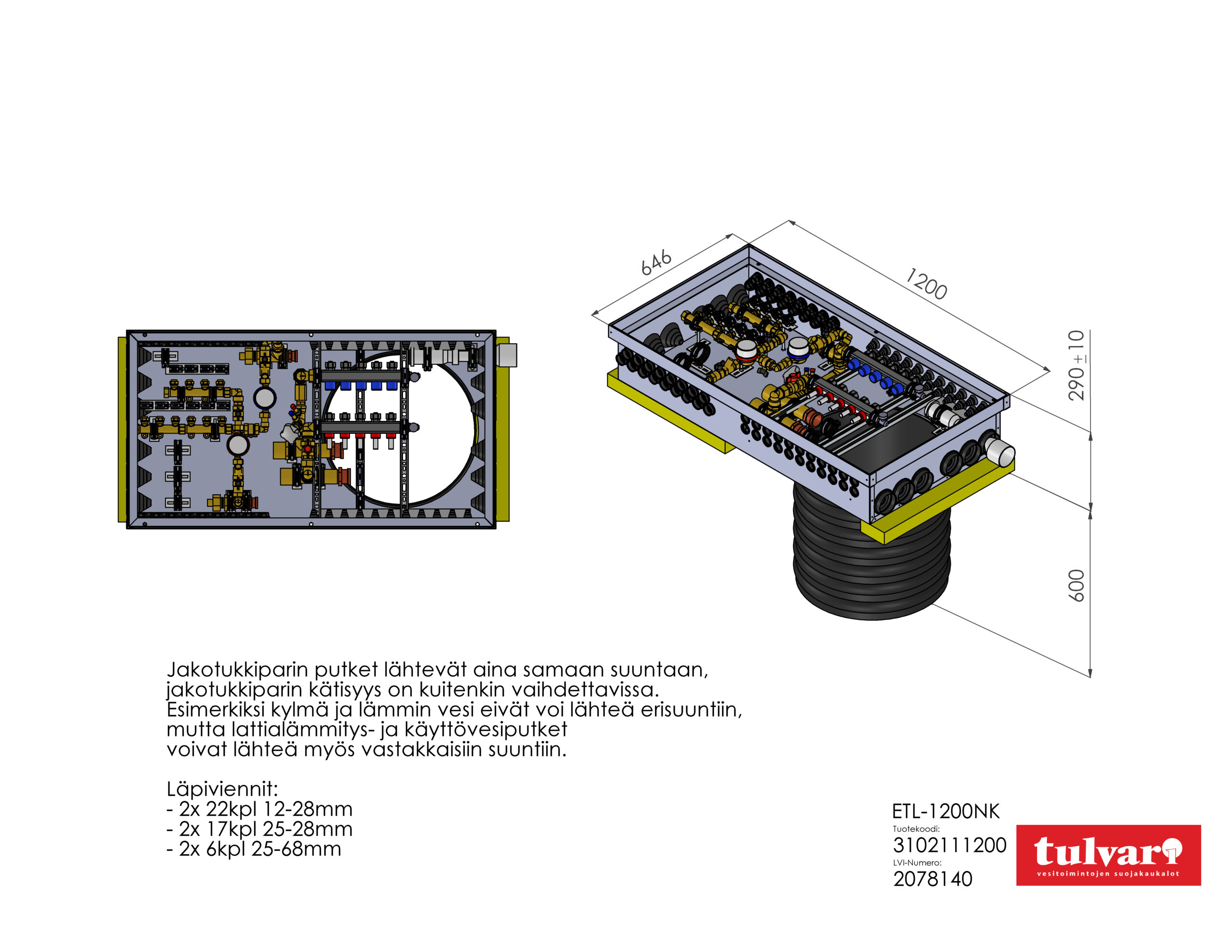

ETL-1200 löytyy nousukaivoon sopiva versio.

Tulvari nousukaivo sijoitetaan keskuksen päähän lattialämmitysjakotukin alle, joka korotetaan kiskoilla ylemmäs. Kaivon alakauluksen päälle tuleva maa-aines lukitsee kaivon paikoilleen. Kaivo on korkeussäädettävä, sillä sitä voi leikata ennen kuin keskus asennetaan sen päälle. Lisäksi nousukaivon ja keskuksen kohdistamisessa leveys- ja pituussuunnassa on säätövara. Kaivo sopii seuraaviin malleihin: EK-1200, EK-1400 ja ETL-1200.

Vakiotoimitussisältö:
• yläkaulus 600×600 mm
• rumpuputki 500/560×600 mm
• kanaalin liittimet, kulmat sekä kuparilähdöt jakotukeille
